空间多功能分隔幕系统
阅读:6245发布时间:2023-03-27

一、产品介绍:
Top Divder是一款顶部滚筒收卷分隔幕系统,根据分隔幕的总体长度可选用单侧电机驱动或双侧电机同步驱动,Top Divder分隔幕系统易于安装、拆卸,配备有按键开关及无线遥控,并且拥有自动安全锁止装置,最高限位和最低限位可根据实际情况进行灵活调整,保障系统使用过程中的绝对安全。Top Divder分隔幕系统让场馆实现真正的多功能化,大面积的分隔空间;结构轻巧、灵活、结实,使用便捷;阻隔周边噪音,让运动员更专注的投入比赛,加强场地使用功能。

二、 产品结构原理:
Top Divder顶部收卷分隔幕升降系统,由单侧或双侧的减速电机,通过万向连接结构驱动主滚筒旋转,从而带动幕帘进行上升收卷或下降释放。一侧的电机设有限位机构,可根据体育馆实际高度对幕帘收卷上升的最高位置及下降释放的最低位置进行限位设置,方便使用遥控器上的一键上升或下降的自动控制,电机选用单相220V,功率750W,幕帘最大收卷速度约为8米/分。

三、产品主要技术参数

本产品采用顶部滚筒式收卷系统,幕帘收合后整齐的收卷在主滚筒上,美观大方,且不易产生折叠痕迹及拉伸变形,经久耐用

1、可选单侧电机驱动或双侧电机同步驱动,单台电机功率750W

2、采用万向驱动连接件将电机与主滚筒进行连接,确保运转平稳,幕帘收卷平整。

3、分隔幕采用22oz或28oz,乙烯基(PVC)幕布焊接9oz. 乙烯基(PVC)涂层网布。配重管幕布包裹,无金属件外露。

4、幕帘采用插销与主滚筒进行连接,稳固可靠绝不松脱,充分保证分隔幕收卷及释放过程稳定运行不偏斜卡滞。

5、幕帘收卷或释放的速度约为8米/分钟

四、 幕帘材料:

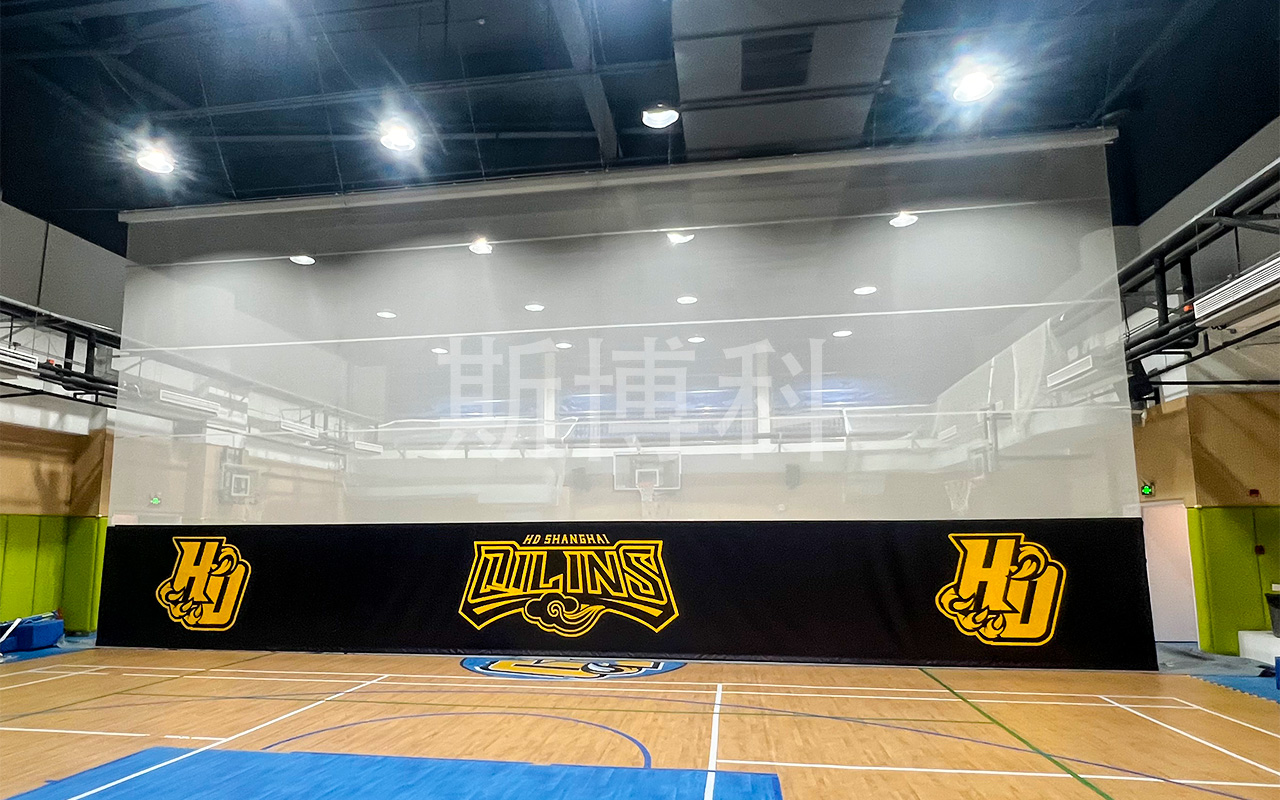

分隔幕分为上下两部分,上半部为开放式网格状PVC,便于空气流通和自然光线进入;下半部分为封闭式PVC涂层面料,防止干扰、专注运动比赛。体育馆隔帘解决了大空间体育馆的合理使用问题,一个场馆可同时进行不同的体育比赛,互不干扰。提升和优化体育馆大空间使用效率。
五、悬吊滚筒支架

采用6mm厚高强度钢板冲压制成T字型滚筒支撑架,每个支架系统安装有8套直径50mm包胶滚轮及轴承系统,确保主滚筒及幕帘在收卷过程中自由顺畅的在悬吊支架上无障碍滚筒,同时限制主滚筒往外滚落,保障使用安全。

六、主滚筒

主滚筒为直径100mm带安装卡槽的异形铝合金管件,可将幕帘有效的锁定在主滚筒卡槽内不松脱,确保幕帘在收卷过程中平稳一致的环绕在滚筒上,避免幕帘偏斜。

七、墙面或钢梁固定件:
高强度三角支架系统,采用直径12mm的螺栓与墙面或者钢梁进行固定,采用扭力扳手紧固到位。同时,三角支架系统具备三向可调结构设计,确保安装过程中多组支架系统的高度及平面倾斜度保持一致,从而保证分隔幕的整体性,稳定性,保障主滚筒带着幕帘平稳一致的在多组悬吊滚筒支架上滚动,避免幕帘因卡滞甚至扭转而导致的撕裂问题。
